[elektro] 2 égős villogószerű ketyeréhez

[Cser Tamas]

Ökrös Miklós írta, 2016. 05. 10.:
> Szia Mágus!
>
> Ha van otthon valami kicsi NPN tranyód, akkor azzal könnyen tudsz
> invertálni.

köszi

> A T2 és környezete helyére építs egy olyat, mint a T1, a soros
> bázisellenállás 220 ohm helyett nagyobb, 1-4k7 körül legyen. Az izzó helyére
> tegyél egy ellenállást, 1k körüli értékkel. Innen, a tranzisztor
> kollektoráról vezérelsz egy, az eredeti T1-el megegyező kapcsolást (soros
> ellenállás, NPN teljesítmény tranzisztor és izzó).
>
> Üdv:
> Miklós
>
>
>
> ----- Original Message -----
> From: "Cser Tamas"
> Sent: Tuesday, May 10, 2016 11:36 AM
> Subject: [elektro] 2 égős villogószerű ketyeréhez
>
>
>>2 égős villogószerű ketyeréhez találtam
>> http://www.bsselektronika.hu/rajzok/555vill.gif
>> az engem érdeklő lényeg az lenne, hogy a
>> ( mint itt az 555-ös 3-as ) lábáról kijövő "mindössze"  1 db jel
>> piszkáljon
>> egyszerre felváltva 2db teherviselésre alkalmas BU323A-t (ez van itthon)
>> http://circuits.datasheetdir.com/89/ISCSEMI-BU323A-pinout.jpg
>> csak nekem itthon mindkettő NPN, a villogó rajzában sajna az egyik
>> mindenképpen PNP kellene hogy legyen.
>>
>> vagy a bsselektronika.hu rajzhoz képest könnyebb lenne,
>> ha pl. a tranyó nélküli 1db jelből

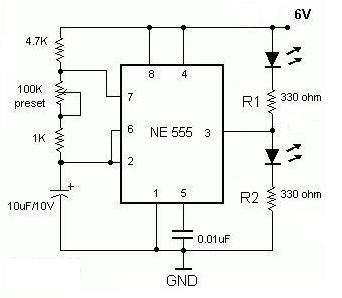

>> http://www.hobbielektronika.hu/forum/getfile.php?id=101227
>> tudnék felváltva kapcsolgatni BU232A-t?
>> (mondjuk itt a rajz szerinti 2db ledet is meghagynám )
>>
>> -----------------------------------------
>>          elektro[-flame|-etc]
>
> -----------------------------------------
