[elektro] régi MEV gyártmányú 2N2905A PNP

[Cser Tamas]

SZIGETI Szabolcs <szigiszabolcs at gmail.com> írta, 2016. 01. 29.:
> Milyen PWM-ről meg ki-be kapcsolásról beszélsz? Ez egy sima fesz szabályozó
> kapcsolás, a tranyó próbál annyira nyitni, hogy a kimenetén nagyjából a
> referencia fesz (-a bázis-emitter fesz) legyen terheléstől függően. A TL431
> egy állítható feszültségű referencia. Vagy én nem tudok valamiről.
>
> Szabolcs
>

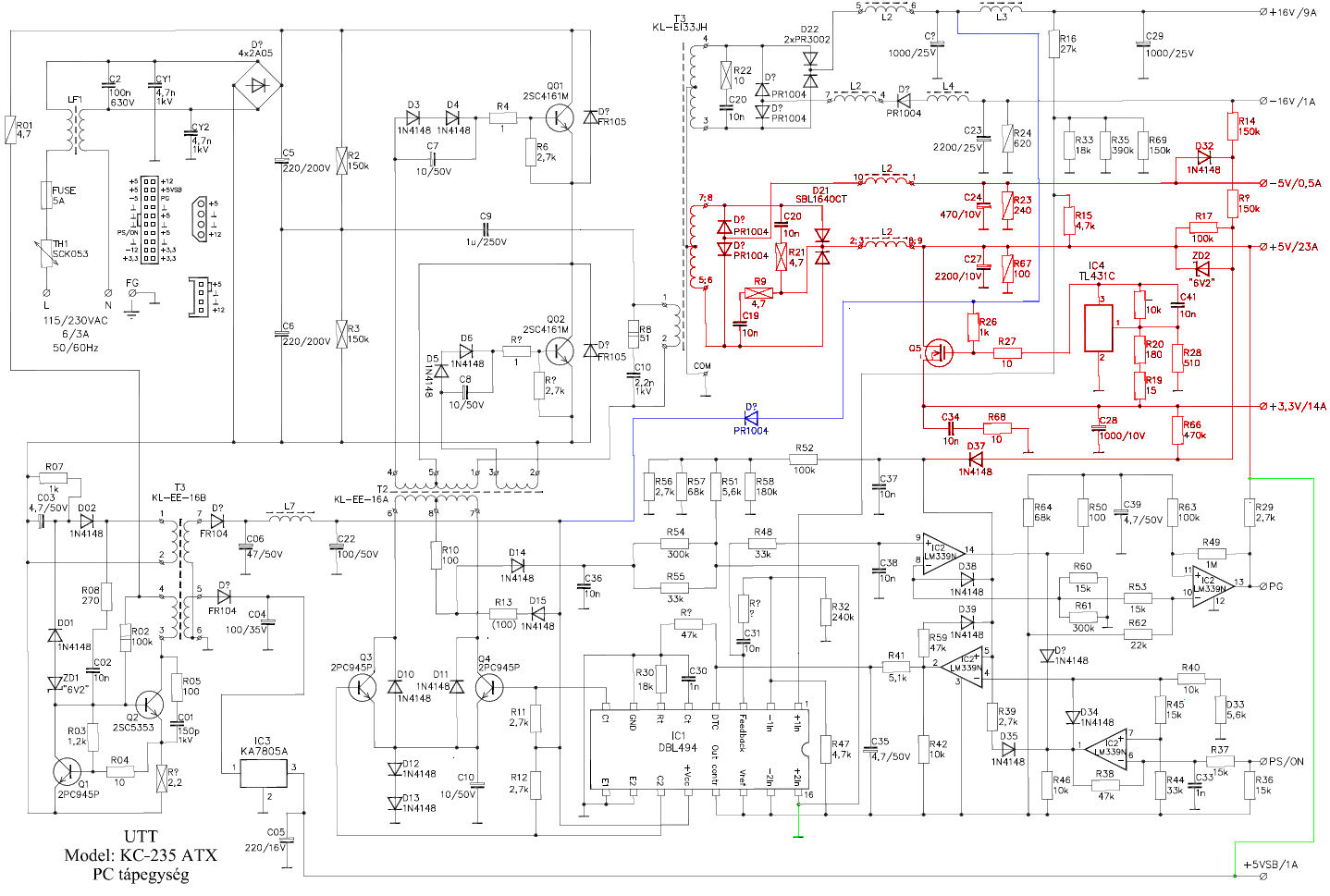

létezik pl. egy KC-235 ATX PC tápegység, ahol  a +5V/23A
ágból leágazó  +3,3V/14A kivezetéshez menő (Q5 rajzjel)  FETet
macerálja egy TL431C ( a pirossal rajzolt részen )
http://www.hobbielektronika.hu/forum/getfile.php?id=104237

akárhogyan is néztem,  Q5 ( CEP6060 ) 24Watt elemésztéséhez
vagy bika nagy hűtőfelület kellene (mintha egy dimmeléshez potméter
lenne ), vagy a zenernek "élesebben kapcsolnia"
(élesen nyitnia) kellene (állítólag Letörési tartomány: kis feszültségváltozás
nagy áramváltozást eredményez )

szóval emiatt mondtam, hogy azt a FET-et "kapcsolgatja", ( és
"nem dimmeli"), akkor a Q5 FET-hez kisebb hűtés kellene

ha meg kapcsolgatni tudja, akkor nagyon hasonlít PWM-hez
( áganként 1 - 1 zenerrel, meg 1 - 1 FETtel  szabályozva
elég lenne egy db 230VAC/12VDC )

> 2016. január 29. 9:52 Cser Tamas írta, <maguspr53 at gmail.com>:
>
>> SZIGETI Szabolcs <szigiszabolcs at gmail.com> írta, 2016. 01. 29.:
>> > Az első képen a fet áramgenerátornak van kötve. De működne ellenállással
>> > is, akkora kell, hogy a tl431-nek meglegyen az árama. Persze megint
>> monden
>> > attól függ, hogy mi a célod?
>>
>> az lenne a célom, hogy az első képen levő -8V-ról  továbbra is
>> -5,9V-ra csökkenjen,
>> a TL431-as  ki/be kapcsolások által, csak szeretném a JFETárát
>> (250HUF+áfa)
>> kispórolni, ha így melegedne ugyan a PNP, de a JFET ára "soha nem
>> térül meg"
>> villanyszámlában, így a PNP melegedést kompromisszum gyanánt elviselném
>>
>> a TL431 a sűrű PNP kapcsolgatások miatt mintha "PWM utánzó" lenne
>>
>> aháááá, most kezd leesni a tantusz,
>> ha a FET adatlapján RDS(on)  0,25 ohm szerepel, akkor a PNP
>> tranyó bázisa és a collektora "szinte" rövidzárban van, emiatt lesz
>> a PNP áramgenerátor
>>
>> ha az alábbi rajzon az R1 1k lenne, és nem "rövidzár"
>> http://modeltrainadvisors.com/wp-content/uploads/pnpreg.jpg
>> akkor a rajzban jelzett R1  1k miatt lesz "feszültséggenerátor"
>> szóval illethető
>>
>> az R1  1k miatt a PNP tranyó nem nyit ki eléggé, (tehát valamennyire
>> melegedni fog), de ha a PNP-nek  zárnia kell, akkor a rajz szerinti
>> Zeneren keresztül "kap rövidzárat"
>>
>> > Szabolcs
>> > 2016.01.29. 1:24 ezt írta ("Cser Tamas" <maguspr53 at gmail.com>):
>> >
>> >> adott (több darab) régi MEV gyártmányú 2N2905A PNP
>> >> Small Signal Switching, unipolar
>> >> PNP-UNI 60V 0,6A 0,8W 200MHz TO-33
>> >>
>> >> találtam olyan PNP-s tranyós rajzot,
>> >> http://livedoor.blogimg.jp/ja_cow_boy/imgs/3/0/30b9400c.BMP
>> >> amiben a nekem levő PNP-s tranyóval helyettesíthetném
>> >> az ott levőt,
>> >>
>> >> "mindössze"  van ott rajta egy  2SK246 N-JFET (50V Idss> 6...14mA
>> >> Up<6V) ami a PNP bázisára viszi a mínuszt
>> >>
>> >> ha a PNP-s tranyó bázisához egy sima 1k-s ellenállást kötnék
>> >> a JFET helyébe, akkor is nyitnia kéne a PNP-s tranyónak (
>> >> hiszen az NPN tranyós regulátorokhoz is úgy teszik
>> >> http://modeltrainadvisors.com/wp-content/uploads/npn-reg.jpg ) ?
>> >>
>> >> -----------------------------------------
