> Az első képen a fet áramgenerátornak van kötve. De működne ellenállással
> is, akkora kell, hogy a tl431-nek meglegyen az árama. Persze megint monden
> attól függ, hogy mi a célod?

az lenne a célom, hogy az első képen levő -8V-ról  továbbra is
-5,9V-ra csökkenjen,
a TL431-as  ki/be kapcsolások által, csak szeretném a JFETárát (250HUF+áfa)
kispórolni, ha így melegedne ugyan a PNP, de a JFET ára "soha nem
térül meg"
villanyszámlában, így a PNP melegedést kompromisszum gyanánt elviselném

a TL431 a sűrű PNP kapcsolgatások miatt mintha "PWM utánzó" lenne

aháááá, most kezd leesni a tantusz,
ha a FET adatlapján RDS(on)  0,25 ohm szerepel, akkor a PNP
tranyó bázisa és a collektora "szinte" rövidzárban van, emiatt lesz
a PNP áramgenerátor

ha az alábbi rajzon az R1 1k lenne, és nem "rövidzár"
http://modeltrainadvisors.com/wp-content/uploads/pnpreg.jpg
akkor a rajzban jelzett R1  1k miatt lesz "feszültséggenerátor"
szóval illethető

az R1  1k miatt a PNP tranyó nem nyit ki eléggé, (tehát valamennyire
melegedni fog), de ha a PNP-nek  zárnia kell, akkor a rajz szerinti
Zeneren keresztül "kap rövidzárat"

> Szabolcs
> 2016.01.29. 1:24 ezt írta ("Cser Tamas" <maguspr53 at gmail.com>):
>
>> adott (több darab) régi MEV gyártmányú 2N2905A PNP
>> Small Signal Switching, unipolar
>> PNP-UNI 60V 0,6A 0,8W 200MHz TO-33
>>

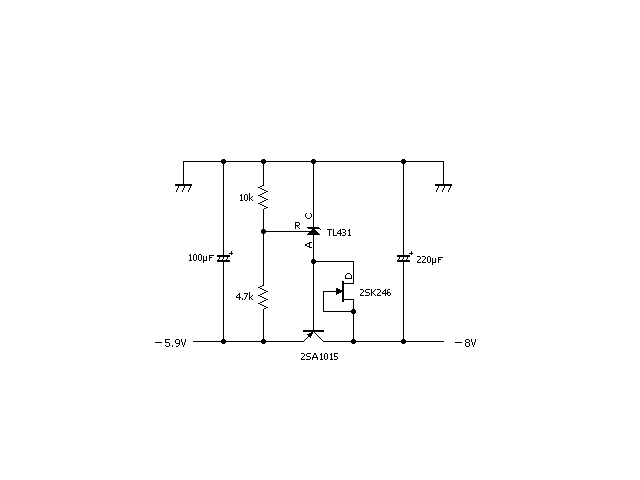

>> találtam olyan PNP-s tranyós rajzot,
>> http://livedoor.blogimg.jp/ja_cow_boy/imgs/3/0/30b9400c.BMP
>> amiben a nekem levő PNP-s tranyóval helyettesíthetném
>> az ott levőt,
>>
>> "mindössze"  van ott rajta egy  2SK246 N-JFET (50V Idss> 6...14mA
>> Up<6V) ami a PNP bázisára viszi a mínuszt
>>
>> ha a PNP-s tranyó bázisához egy sima 1k-s ellenállást kötnék
>> a JFET helyébe, akkor is nyitnia kéne a PNP-s tranyónak (
>> hiszen az NPN tranyós regulátorokhoz is úgy teszik
>> http://modeltrainadvisors.com/wp-content/uploads/npn-reg.jpg ) ?
>>
>> -----------------------------------------
