[elektro] Billenőlemezes hétszegmenses ( volt Re: szinkronmotor műanyagba öntött tekercse)

[Cser Tamas]

oké, a légmagos tekercsek csatolása nem ideális

nyitott U vasmagos tekercs viszont már jó lehetne fél darabnak, az ellendarab
meg egy másik ugyanilyen nyitott U vasmagos tekercs,

régen a FOK-GYEM csinált Elektromechanikus Billenőlemezes hétszegmenses
kijelzőt,

A panel fix részének egyik fele háttér- másik fele szövegszínű.
Ezen egy fél panel méretű billenőlemez fordul el valamelyik
irányba 180 °-ot. A lemez egyik oldala háttér-, másik oldala
szövegszínű. A lemezt egy elektromágneses mechanika mozgatja.

flip-dot így megy:
https://upload.wikimedia.org/wikipedia/commons/thumb/1/16/Flip-dots.jpg/800px-Flip-dots.jpg

http://img.index.hu/imgfrm/3/2/6/4/BIG_0000603264.gif

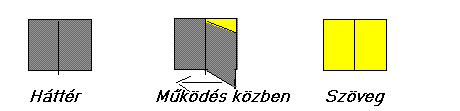

Billenőlemezes hétszegmenses:
Működési elve ugyanaz, mint az előbbié, de ez csak a jól ismert
"digitális 8-as" elemeiből képes karaktereket kiírni,

Előny: Csak a feliratváltáskor van áramfelvétel.

van bontásra váró néhány ilyen U vasmagos tekercs,

sajnos a neten nem találok erre képet


Benedek I. <renyta at t-online.hu> írta, 2016. 02. 02.:
> vagy pár száz Hz-en pedig, légmagos csatolással (ráadásul két külön
> tekerccsel) átvinni 2 Wattot.?:)
