[elektro] freki duplázás

[Stonie]

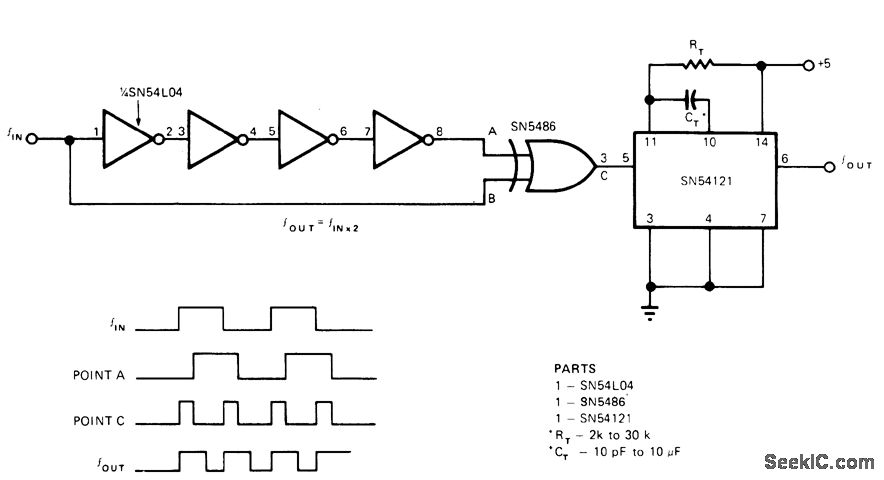

Továbbra is tartom  <
http://www.seekic.com/uploadfile/ic-circuit/200975204343686.gif>, az 54121
nem is kell a végére. Az inverterek számát kell belőni, hogy neked tetsző
legyen a jelalak.


2014-03-06 20:24 GMT+01:00 Pataki István <pataki.istvan at freemail.hu>:

> Prónbáld ki, csinálsz egy olyan számlálót, ami minden ötödik órajelet
> lenyeli.
> Ha nem bolondul meg tőle a pll, akkor működik, mert a PIC nem foglakozik
> szerintem a kitöltési tényezővel, csak két él közötti idő minimumát kell
> betartani. Utóbbiból azt következtetem, hogy talán mégis megfelelne egy
> XOR kapu
> RC időzítéssel?
>
> pi
>
> ----- Original Message -----
> From: "I F" <flaist at gmail.com>
> To: <elektro at tesla.hu>
> Sent: Thursday, March 06, 2014 7:43 PM
> Subject: Re: [elektro] freki duplázás
>
>
> Sziasztok!
>
> Látom nem egyszerű a dolog.
> Akkor kicsit pontositok:
> Egy meglévő SW/HW(!) PIC18F67J50 USB-s kütyü.
> Atom pontosra kellene csinálni az időalapot.
> Ebay-n rubidium kellemes áron.
> A baj, hogy 10Mhz-esek, ez a PIC meg csak 8 vagy 20 Mhz-n tud USB-t
> Van egy rubidium tipus ami programozható, de az annyira nem tetszik, az
> osztás behoz valamennyi hibát, meg drágább.
> Egy előző verziónk ilyannel megy.
>
> Lehet, hogy a PIC-nek nem kell atom 50% kitöltés, söt szinte biztos.
> És jó lehet a 8 Mhz előállítása is, bár az még bonyolultabnak hangzik
> (nekem).
>
> Üdv. FI..
>
>
>
>
> 2014. március 6. 18:37 Pataki István írta, <pataki.istvan at freemail.hu>:
>
> > Talán egy kislábszámú PIC belső PLL-lel, ha a jitter nem probléma.
> > Üdv
> > pi
> >
> > ----- Original Message -----
> > From: "Info" <info at kiralyelektronika.hu>
> > To: "flaist" <elektro at tesla.hu>
> > Sent: Thursday, March 06, 2014 12:12 AM
> > Subject: Re: [elektro] freki duplázás
> >
> >
> > > Adott egy 10 MHz-es nagyon pontos freki forrás.
> > > Sajnos a uC-nek 20-Mhz kellene.
> > > Mivel lehetne egyszerűen megduplázni a frekvenciát.
> >
> > http://www.amalgamate2000.com/radio-hobbies/radio/doubler.GIF
> >
> > Nem mondtad, hogy mennyibe kerülhet az egyszerű :)
> >
> > -----------------------------------------
