[elektro] schottky

[Cser Tamas]

pc-táp bontásból kialakult anyagokból érdekes kapcsolásokat
találtam:

a 10-50kHz-es pl. sbl3040pt vagy pl. F16C20C
vagy ezekhez hasonló SCHOTTKY diódát

középkivezetéseshez lassú 50Hz-hez használnak ( gyorsdiódás schottky )
http://cxema.my1.ru/_pu/38/s96478636.jpg ?

az alábbi rajz meg úgy néz ki, mintha egy "középkivezetéses
50Hz-est emulálna"  egy sima egytekercsesen
http://elwo.ru/_fr/0/2887898.jpg egy hídszerűvel ?

ezt a hídszerűt használja egy kínai is
http://320volt.com/wp-content/uploads/2008/09/tip_hizli_diyot.png

jók ezek? mert magyar szakirodalomban nem találtam ilyet....
-----------------
!!! az alábbiaknál simán párhuzamosan kötik a diódákat

http://www.chirio.com/IMAGES/atx_psp_lab_schema_01_2011_.jpg
16A-es dióda párhuzamos kötése 32A-t bír
http://www.chirio.com/switching_power_supply_atx.htm

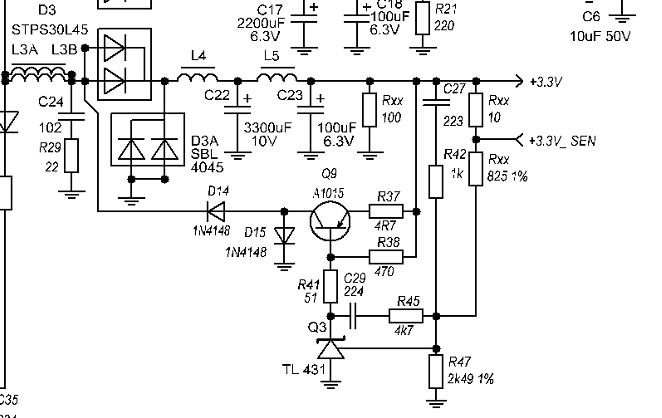

http://www.rom.by/files/kanal_33V.jpg

itt is említik a párhuzamos kötést
www.badcaps.net/forum/showthread.php?p=270933


Cser Tamas <maguspr53 at gmail.com> írta, 2013. 05. 15.:
> döglött PC tápból ki tudsz varázsolni 30A-est
> 3 lábas, 2x30A párhuzamosan máris van 60A
> és a hűtőfelület is meg van hozzá
>
> Balázs Bámer <bamerbalazs at gmail.com> írta, 2013.05.15.:
>> Köszönöm mindenkinek! Sebesség nem érdekes, csak a feszültségesés.
>>
>> szia: Balázs
>>
>>
>> 2013. május 15. 10:12 Skandar Graun írta, <sgraun at gmail.com>:
>>
>>> Nem tudom, milyen sebességre kell, de nézd meg ezt: Texas LM5017MR
>>>
