[elektro] Dolgozgat a nyákgyár

[Acs Gabor]

Ez egy ezer éve tervezett panel, valszeg ez volt az utolsó szériám is
ebből a termékből, már az új verziót fogják tőlem is rendelni. Így
tervezte a program, tudom hogy nem a legjobb, már rég nem ezt használom.

De nem ez a lényeg, hanem a nálunk hi-technek mondott nyákgyártó (nem az
EC, hanem másik) ilyen termékkel szolgál ki. A via ebben az esetben
'csak' szépséghiba, bár találkoztam már olyannal, ahol egy hajszállal
még kijjebb ment, és már KH-s lett a track/pad találkozása.


Gábor


2013.05.22. 11:47 keltezéssel, Arnold Fuzesi írta:
> Figyu, nem szar a tervezoprogid, total kockas a rez outline sok helyen, ami a marataskor minden csak nem jo....
>
> A vazolt hiba nem ebbol fakad, csak zarojelben.
>
> Masreszt eleg erdekes a nyak, mifrancot keres az smd pad-ek kozott a vekonka rez, foleg ami sehova nem kapcsolodik? Tok ertelmetlen kihasznalni a technologiat ennyire, ebbol csak a baj van. (Hacsak nem indokolt valamiert, de az meg nem igy nezne ki, mondjuk egy muszererosito bemenetnel a kozos modusra hozott foldfolia a parazita kapacitas csokkentes vegett)
> Ertem en h tech=6-8-10 mil, de akkor is.  Esszel kell kihasznalni, es nulla a gond. (Tobbunknel ez mukodik, es azert van smd 0603 meg ilyenek boven.)
>
> Ki csinalta ezt a nyakot? Tanuljon meg furni, 10 eve lattam ilyen nyakot utoljara ahol a via furat ennyire excentrikus mint a kep aljan...
>
> Arnold
> Sent from my iPhone
>
> On 2013.05.22., at 11:29, Acs Gabor<levlista at e8e.eu>  wrote:
>
>> Itt a következő.
>>

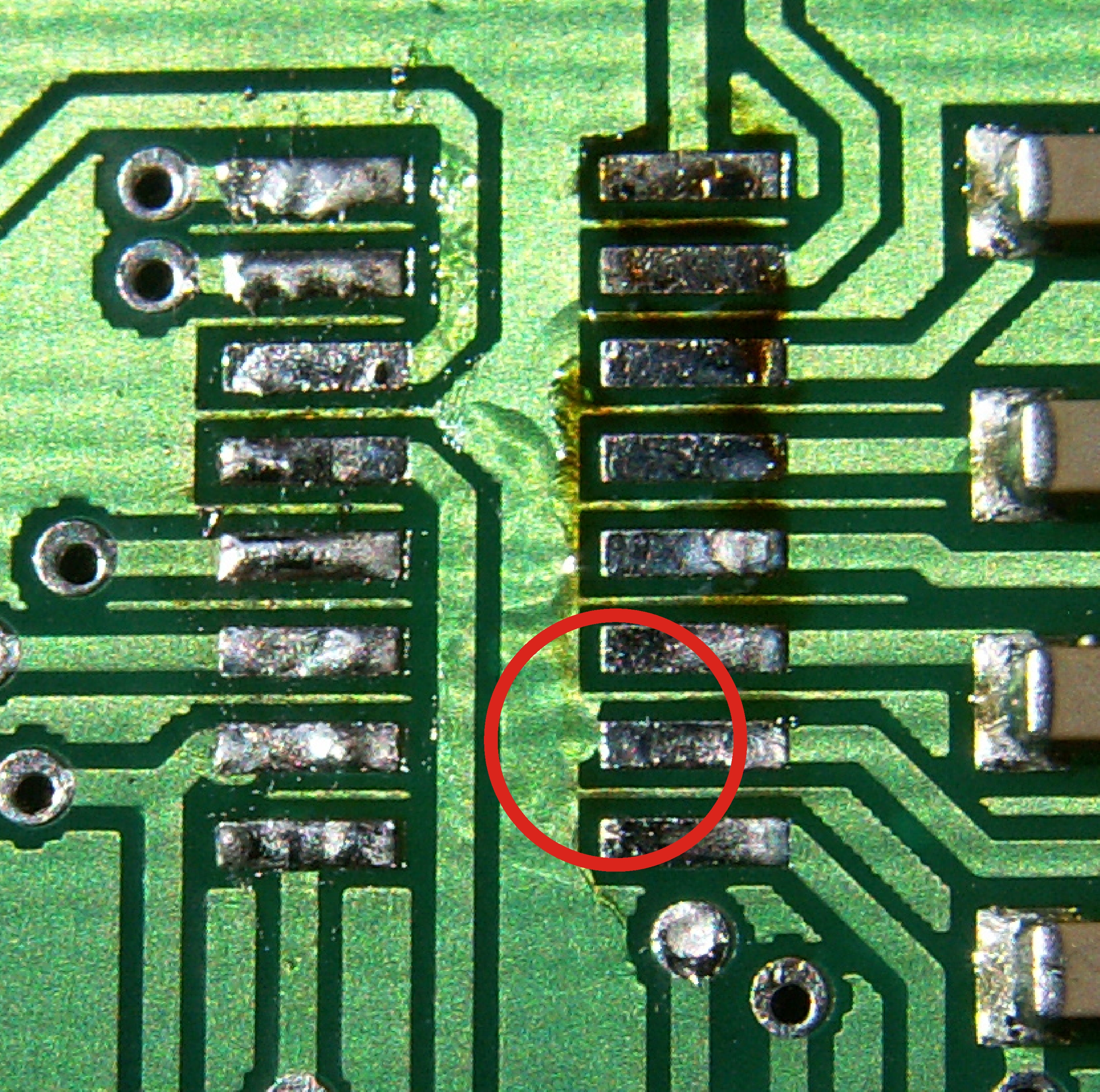

>> Erről az a véleményem, hogy nem hogy elektronikus teszt nem történt, de
>> még meo-s kezében sem járt soha:
>>
>> http://e8e.eu/nyak_hiba_130521.jpg
>>
>> Ilyen jellegű hibát tényleg csak a legolcsóbb gyártóknál láttam eddig,
>> akkor meg minek fizesse ki valaki a dupla árat?
>> Nagy élmény volt megtalálni a beültetett smd (SO) tok alatt.
>>
>>
>> Gábor
>>
>>
>> 2013.04.22. 1:15 keltezéssel, Acs Gabor írta:

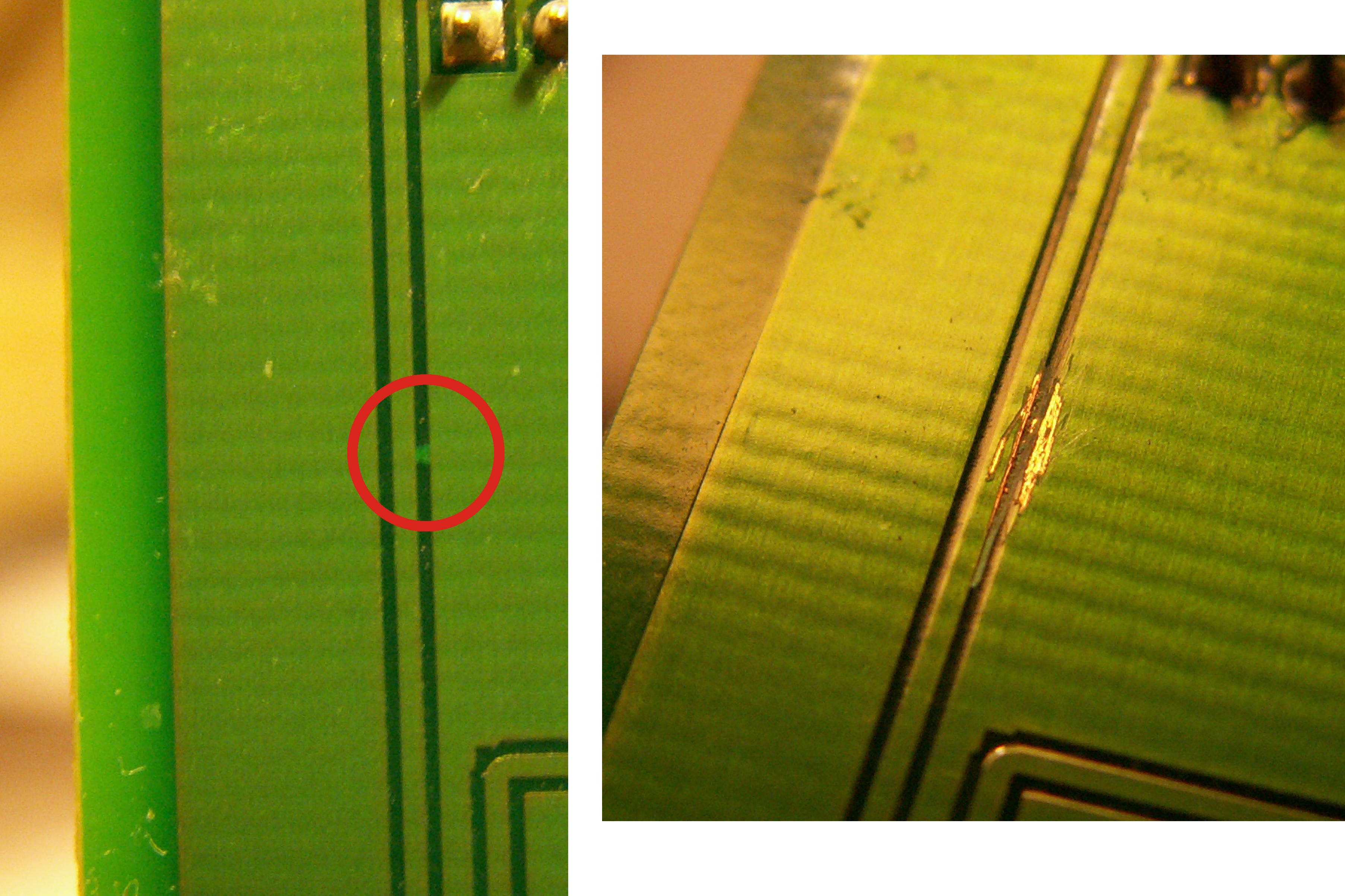

>>> Íme a fénykép egyik legismertebb, ISO tanúsított nyákgyártónk
>>> paneljéről, amit elektromosan teszteltként adtak el nekem:
>>>
>>> http://e8e.eu/nyak_hiba_130421.jpg
>>>
>>> Hogyan kerül a csizma az asztalra -vagyis az 5V egy 20eFt értékű,
>>> 3,3V-os modul egyik lábára...? (ami ráadásul GPIO volt, föld kimenetként
>>> kapcsolva).
>>>
>>> Feltételezem, semmi értelme megkérdezni tőlük, hogy ez most hogy, és
>>> mint kívánnának kártalanítani. Szerencsére a modul nem szállt el, csak
>>> ráment némi időm, mire megtaláltam a kakukktojást a tudvalevőleg
>>> elektromosan tesztelt panelemen.
>> -----------------------------------------
