[elektro] földelőszonda csatlakozás

[Cser Tamas]

végezetül

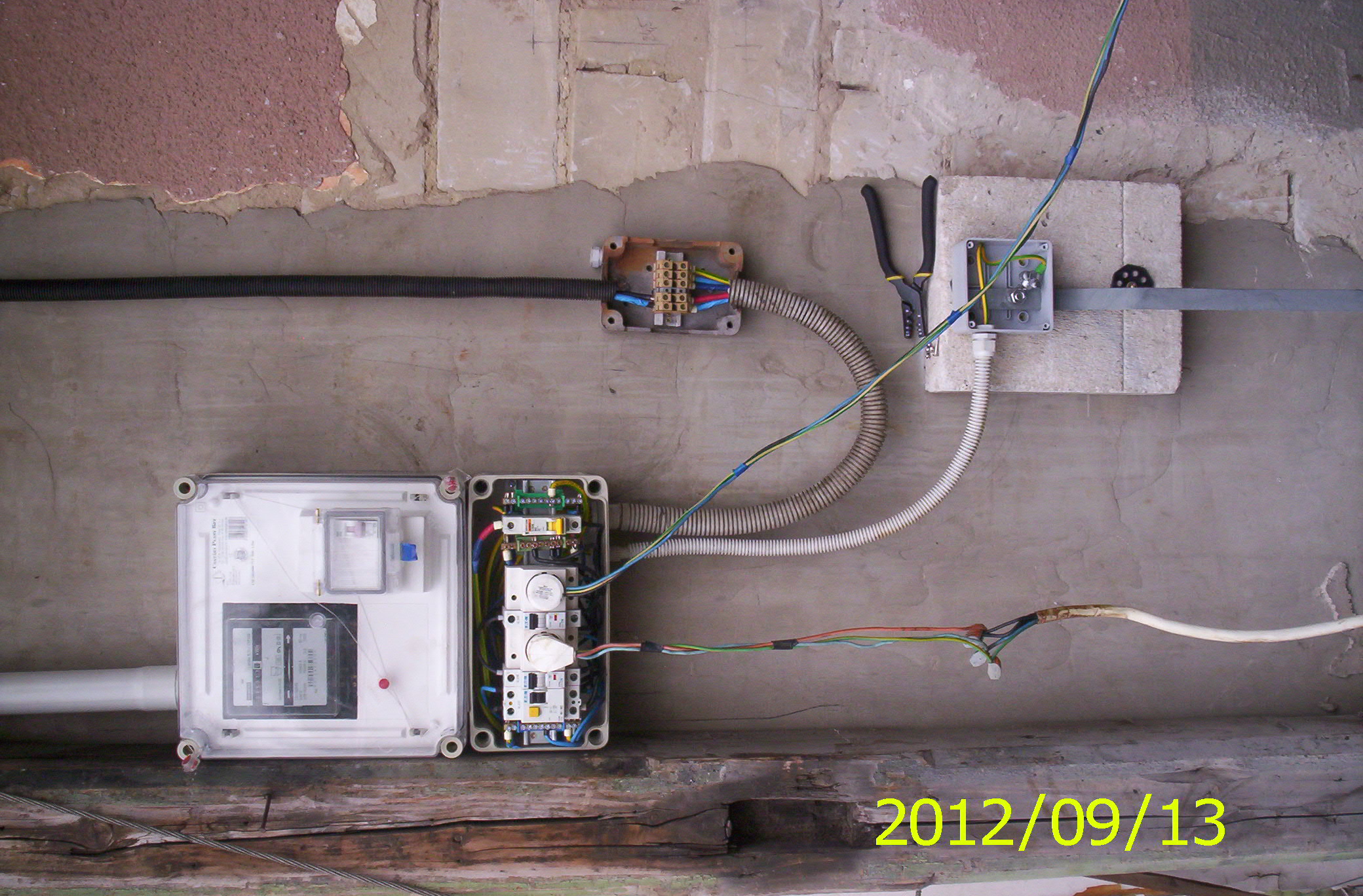

http://users.atw.hu/maguspr/muszaki/100_0664.jpg

vilagosszurke gegecso a foldelesi dobozhoz ( egy 7cm-es Ytong "tavtarto", hogy
a kesobbi 10cm hungarocellbol kilogjon)

sotetszurke gegecsovon megy tovabb a delej az ora alatti "user doboz"
jobb oldalan van az ottmaradt, korabbi 25A automata

a konnektorok  es az automata kozott van a fazis elosztoja
10mm2 rezkanocok szaladgalnak, a kek es sarga-zold szig.szalag mellett
sajnos csak a piros volt meg otthon, azzal tudtam csak elkuloniteni a
tovabbmeno 2 fazisvezetok kozul az egyiket "azonosithatova tenni"
---------

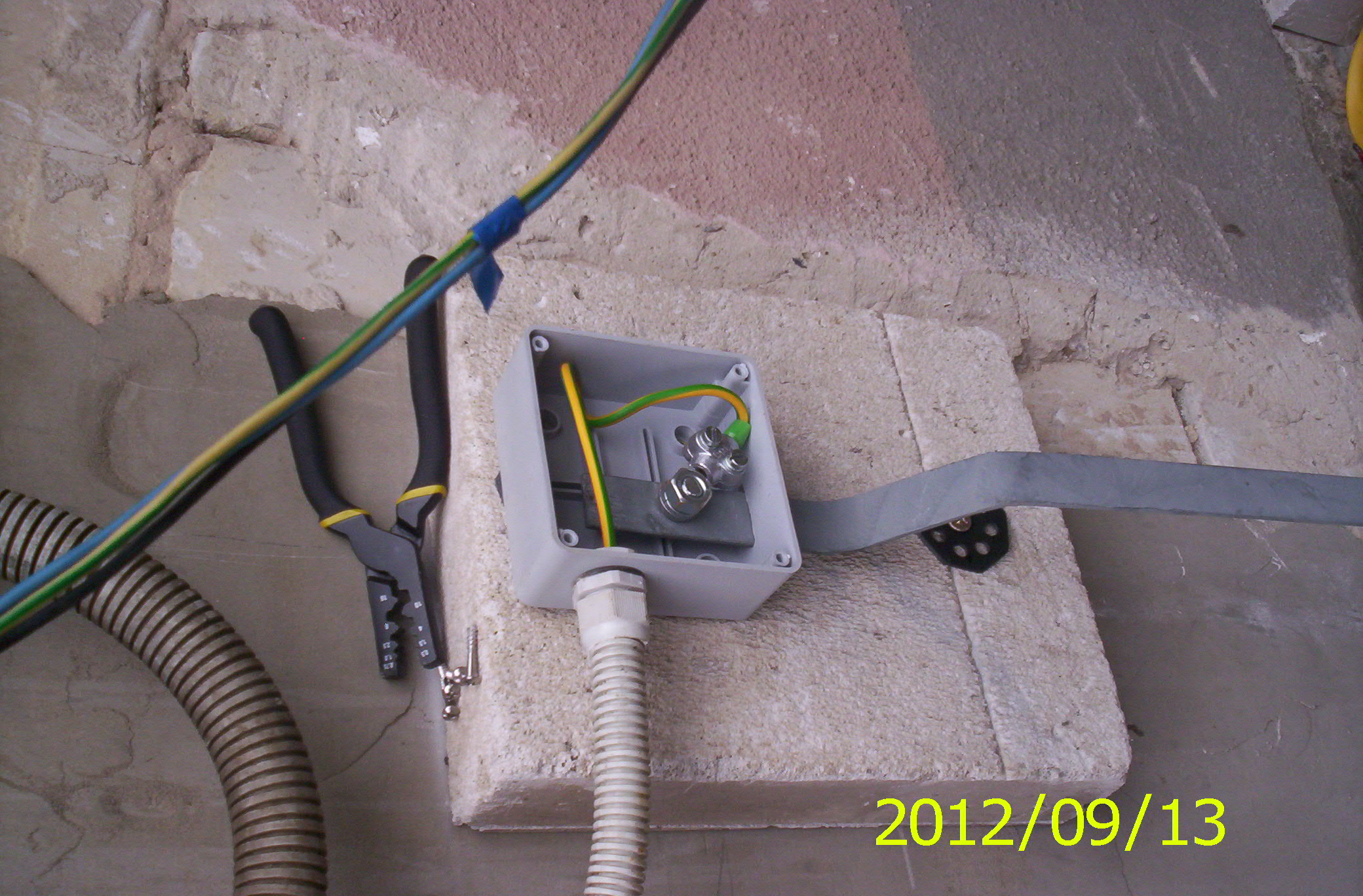

http://users.atw.hu/maguspr/muszaki/100_0667.jpg

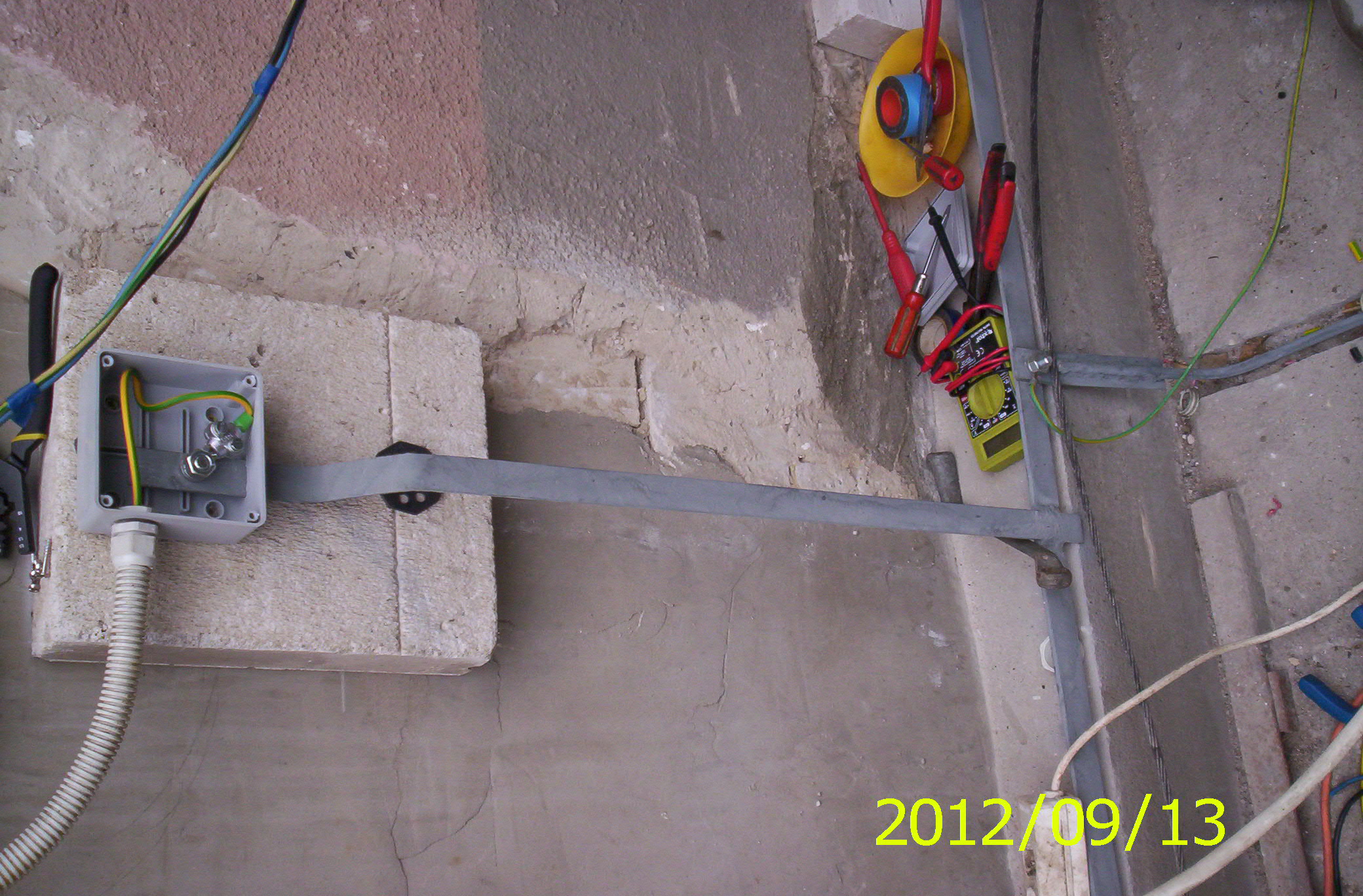

http://users.atw.hu/maguspr/muszaki/100_0668.jpg

az Ytong tavtartora szerelt dobozbol az horganysrayvel lekezelt
laposvas megy a  foldbe, ( az volt az en sajat kezemmel elokeszitett
foldeles, lejjebb a betonjardaba belemelyites egy flexes
gyemanttarcsaval szinten sajat) a sarga-zoldet a szerelo biggyesztette
oda.
