[elektro] ballun

[zulu]

Ez talán segít:

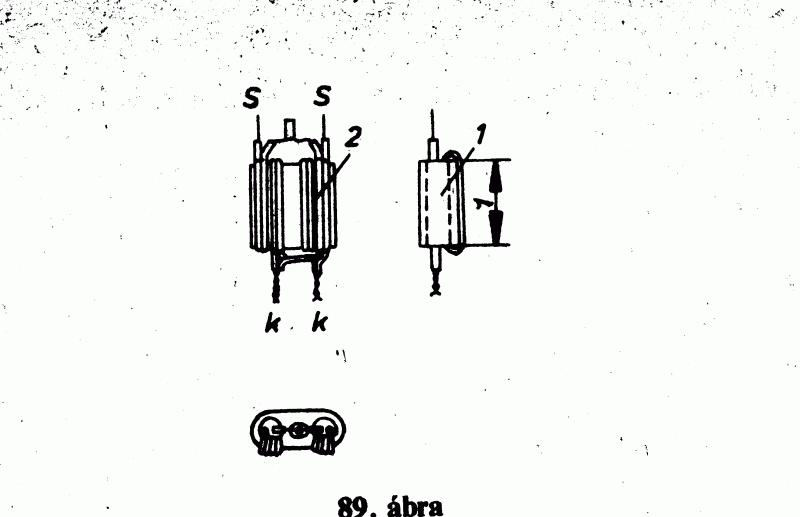

http://elektrotanya.com/files/forum/2010/02/baluntraf%C3%B31.gif

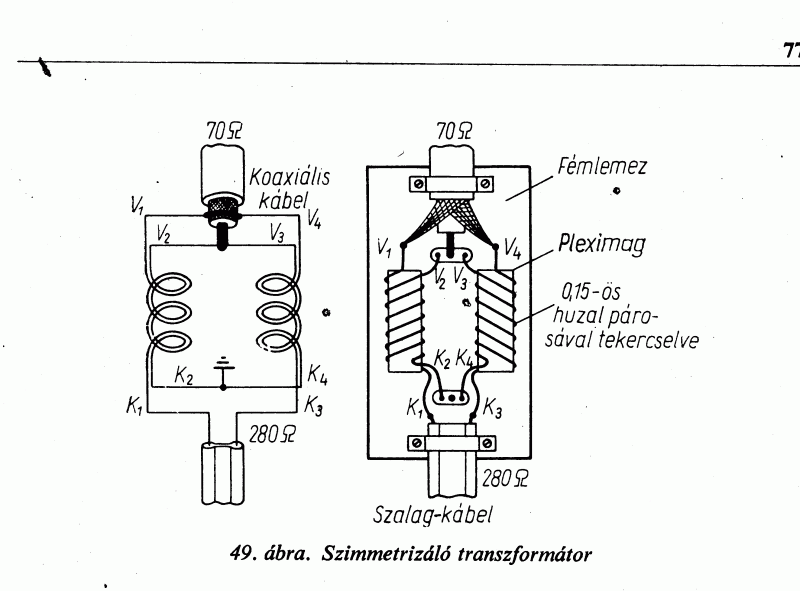

http://elektrotanya.com/files/forum/2010/02/baluntraf%C3%B32.gif

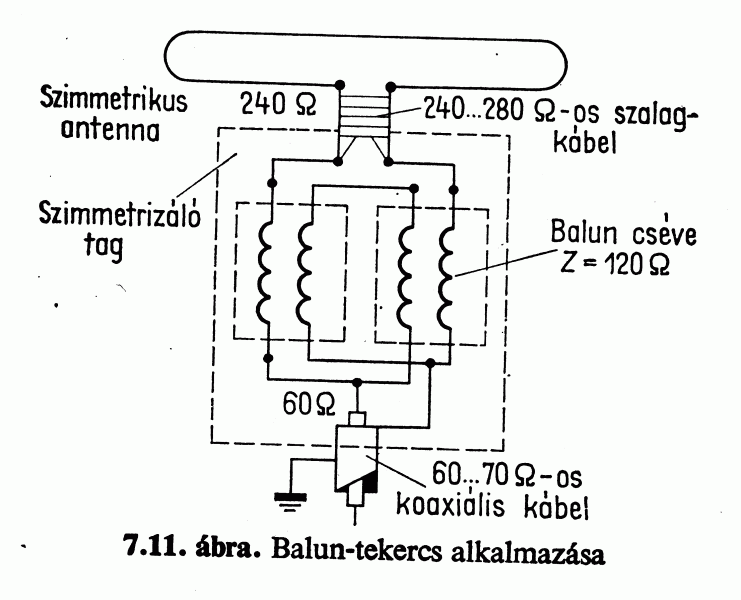

http://elektrotanya.com/files/forum/2010/02/baluntraf%C3%B3%203.gif
http://wiki.ham.hu/index.php/Impedanciailleszt%C3%A9s,_szimmetriz%C3%A1l%C3%A1s_r%C3%A1di%C3%B3frekvenci%C3%A1n

-zulu

2011-12-03 22:08 keltezéssel, Károly Borzok írta:
> Sziasztok !
> LAssan feladom. Szóval kéne egy 75 ohm szimetrikus antennát illeszteni egy
> 50 ohmos asszimetrikus kosx-hoz. Nos ehhez ha minden igaz egy ballunt
> kellene készítenem. Nos ezzel nem is volna baj mert találtam ezer leírást
> legalábbis azt hiszem, De még sem igazán látom át a konstrukcióját. Már rég
> volt amikor tanultam ezt és most nem nagyon van kedvem átnézegetni a régi
> tankönyveket nem segíten valaki valamiféle konstrukcióval.
> Előre is köszönet érte .
