[elektro] MHz, MSPS volt Oszcilloszkop

[Horvath Zsolt]

Magánvéleményem: határozd el, hogy mekkora maximálsi frekvenciát
szeretnél maximum
mérni. Határozd meg, hogy szerinted hány mintavételezési pont ad neked
megfelelő rajzolatot.
Ezeket szorozd össze. :-)
Tehát a mellékelt képen a felirat szerint egy 10kHz-es jelet látunk. Jól
látszik, hogy egy
perióduson belül nagyon sok mintavételi pont van. Fene tudja, talán 200
is lehet. Ezek alapján
10 * 200 = 2000 kHz. Tehát kb. 2millió minta / sec mintavételezéssel
készült a képen látható
ábra. Remélem, jól gondolom. Persze így nem kell szinusz interpoláció,
elég a lineáris.

Üdv.: Horváth Zsolt



2010.07.15. 0:54 keltezéssel, Sárközy Gyo"zo" írta:

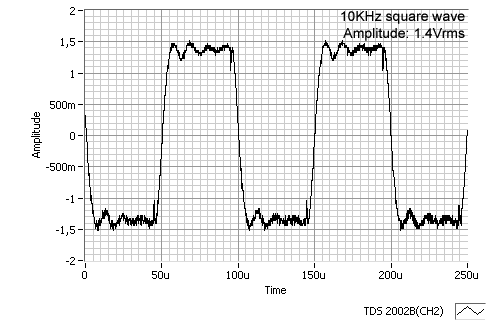

> Pl. ahhoz, hogy egy ilyen jelet mérj, jó sok mintavétel kell egy
> perióduson belül:
> http://i41.photobucket.com/albums/e291/val_r/06_10KHz_squarewave.gif
> Tehát, mondjuk hangfrekire se ártana az 1msps vagy több, ha jól értelmezem.
>
